发布时间：2021-10-22 10:00:02
我爱音频网对诺基亚E3101真无线耳机拆解时，发现充电盒内部使用了一颗英集芯全集成芯片，负责充电盒的电源管理和电量显示，以及充电仓和耳机通讯。集成度非常高，取代了传统MCU+充放电管理IC多颗芯片的复杂方案，简化了充电盒内部电路。

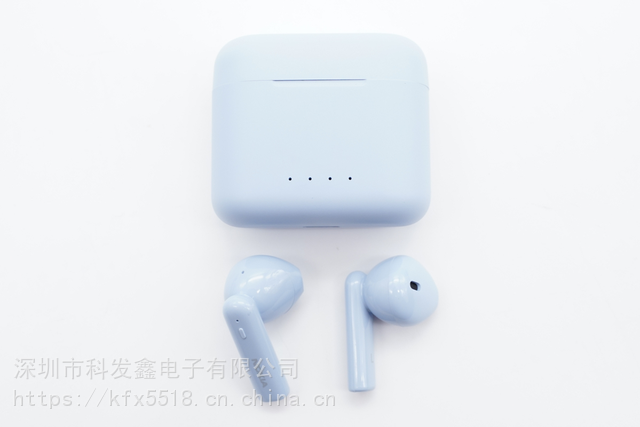

诺基亚E3101耳机采用翻盖结构，耳机垂直插入充电盒。正面开盖处有倒角设计，倒角下方是电量指示灯，背面还有一颗按键用于显示电池电量。
充电盒内部电路板为单面元件，左侧为英集芯IP5516集成MCU的充放电管理SoC芯片，负责电池充放电及电量显示，负载检测及输出控制。右侧为一颗输入过压保护IC，配合IP5516实现加强的输入过压保护。

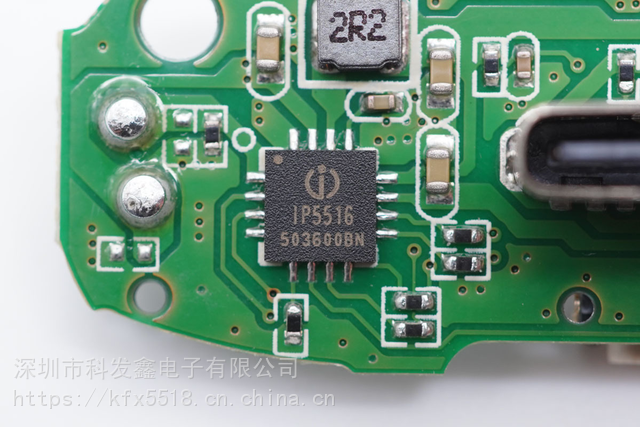

英集芯IP5516芯片特写，采用4*4mm QFN16封装，一颗芯片即可完成充电盒全部功能，集成度高。
